Dynamische Kompaktantriebe
Modernste Maschinenkonzepte fordern neben höchstmöglicher Dynamik und Leistung minimalsten Bauraum. Die Drehstrom Synchronmotoren 8LVA aus dem Hause B&R wurden speziell für diese Anwendungsfälle entwickelt, und bieten dem Anwender, durch höchste Leistungsdichte, größtmögliche Freiheit beim Maschinendesign.
Standardmotoren
Baugröße 1
Baugröße 2
Baugröße 3
Zubehör
Dokumentation

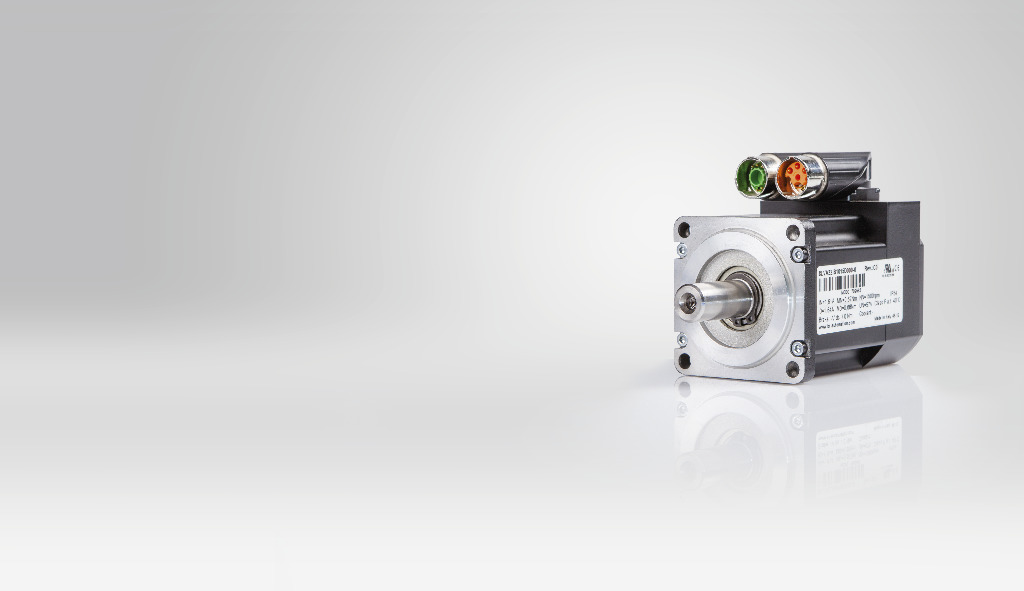

8LVA - Kompakte Servotechnik
Wenn bei kleinstem Bauraum Servomotoren zum Einsatz kommen, dann ist die Motorenbaureihe 8LVA genau die richtige Wahl. Ausgestattet wahlweise mit Resolver oder mit digitaler Endat 2.2 Schnittstelle, werden diese Motoren höchsten Ansprüchen gerecht. Durch ihr niedriges Trägheitsmoment sind die Motoren der Baureihe 8LVA auf hohe Dynamik getrimmt und zeichnen sich durch hohes Eigenbeschleunigungsvermögen aus. Geringes Cogging und hohe Überlastfähigkeit sind weitere herausstechende Merkmale. Standardmäßig mit Schutzart IP54 sind die Motoren auch in IP65 Ausführung erhältlich. Optional sind die Motoren mit einer Haltebremse verfügbar. Abgestimmt auf die Servoverstärker ACOPOSmicro bieten diese Motoren höchste Leistung bei kleinstem Bauraum und gehören damit zu den kompaktesten auf dem Markt. Die 8LVA Servomotoren empfehlen sich für die vielfältigsten Applikationen und bieten ein optimales Preis- Leistungsverhältnis im Leistungsbereich bis 1 kW.
Online-Tools
CAD-Konfigurator Für Motoren und Getriebe. Unsere CAD-Applikation erlaubt Ihnen den Zugriff auf 2D/3D CAD-Daten in verschiedenen Formaten.
Die glatte Oberfläche
Die glatte Oberfläche
Die spezielle Konstruktion der Oberfläche erlaubt den Einsatz im Lebensmittelbereich. Vertiefungen, in denen sich Flüssigkeiten ablagern können, wurden bewusst vermieden.
Highlights
Highlights
- Ultra kompakt und hochdynamisch
- Hohe Überlastfähigkeit und geringes Cogging
- Leistungsbereich bis 1 kW für 80 VDC und 320 VDC Zwischenkreisspannung
- Stecksystem mit Selbstverriegelung
- Robuste, industrietaugliche Steckverbindung mit optimaler EMV- Schirmung
- 300° verdrehbare Doppel-Winkeleinbaudose und Einkabellösung (hybrid)
- Optional mit Getriebe oder als Getriebedirektanbau (8LVB) erhältlich
Anschlusstechnik
Anschlusstechnik
Doppel-Winkeleinbaudose
Das passend zur kompakten Servomotorbaureihe entwickelte innovative Verbindungssystem bietet geringen Platzbedarf für die Verkabelung bei maximaler Flexibilität. Der Drehbereich von 300° ermöglicht dabei einen sehr flexiblen Verbindungsaufbau.
Die schnelle und werkzeuglose Montage mit selbst verriegelndem Schnellverschluss sorgt für einfache und sichere Verbindungen der Leistungs- und Geberkabel.
Zusammen mit diesem universell einsetzbaren Stecksystem bietet die neue Baureihe 8LVA einen Schutzgrad von IP54 und mit Option Wellendichtring von IP65, für Anwendungen aus den verschiedensten Bereichen der Automatisierungstechnik. Damit wird eine sichere Kontaktverbindung auch bei widrigsten Umständen sichergestellt.
Das Metall- Gehäuse des Steckers bietet eine optimale EMV gerechte Schirmung für höchste Betriebs- und Arbeitssicherheit.
|  |
Einkabellösung (hybrid)
|  |
Das elektronische Typenschild
Das elektronische Typenschild
Im EnDat Geber der B&R Motoren sind alle mechanisch und elektrisch relevanten Informationen und Daten enthalten. Das bedeutet, dass vom Anwender keine Einstellungen am Servoverstärker vorgenommen werden müssen. Sobald man den Geber mit dem Servoverstärker verbindet und die Versorgung der Elektronik einschaltet, findet die automatische Identifikation des Motors statt. Der Motor sendet seine Nominal- und Grenzwerte an den Servoverstärker, daraus ermittelt dieser selbstständig die für den sicheren Betrieb des Motors notwendigen Stromgrenzwerte und Stromreglerparameter. Lediglich Drehzahl- und Lageregler müssen durch den Anwender noch optimiert werden. Hilfestellung dafür bietet die integrierte Inbetriebnahmeumgebung des B&R Automation StudioTM.
Neben der Inbetriebnahme werden damit auch routinemäßige Servicearbeiten erleichtert und der Austausch von Motoren geht ohne langwierige Parametrierarbeiten vonstatten.
Kühlart und Baugrößen
Kühlart und Baugrößen
Die Servo-Motorreihe 8LVA ist in drei verschiedenen Baugrößen (1, 2, 3) erhältlich. Diese unterscheiden sich in den Abmessungen (insbesondere den Flanschabmessungen) und in den Leistungsdaten. Die verschiedenen Baugrößen werden durch eine Ziffer (c) in der Bestellbezeichnung unterschieden. Je größer diese Ziffer, desto größer sind die Flanschabmessungen und Leistungsdaten des jeweiligen Motors.
Die Servo - Motorreihe 8LVA ist in zwei verschiedenen Baulängen erhältlich. Diese unterscheiden sich in den Leistungsdaten bei identischen Flanschabmessungen. Die verschiedenen Baulängen werden durch eine Ziffer (d) in der Bestellbezeichnung unterschieden.
Baulänge | Verfügbare Baugröße | ||
|---|---|---|---|
1 | 2 | 3 | |
2 | --- | Ja | --- |
3 | Ja | Ja | Ja |
Gebertechnik
Gebertechnik
Bei der Geberausstattung bietet B&R die Wahl zwischen Resolver für Standardapplikation und absolute Encoder mit EnDat 2.2 Interface.
Der ultra kompakte Encoder mit einer Länge von kleiner 13 mm ist über ein Batteriebackupsystem multiturnfähig.
Mit 262144 (218) Positionswerten pro Umdrehung und 65536 (216) unterscheidbaren Umdrehungen bietet der Encoder höchste Auflösung auf kleinstem Raum.
Belastbarkeit des Wellenendes und der Lagerung
Belastbarkeit des Wellenendes und der Lagerung
Die Servomotoren der 8LV Reihe sind mit beidseitig geschlossen Rillenkugellagern mit Fettschmierung ausgerüstet. Es dürfen keinesfalls Stöße oder Schläge auf die Lagerungselemente einwirken! Bei unsachgemäßer Handhabung wird die Lebensdauer der Lager verringert bzw. die Lagerung beschädigt.
Motoroptionen
Motoroptionen
Die Servomotoren der 8LVA Reihe können je nach Kundenanforderung in verschiedenen Ausführungen geliefert werden:
- mit verschiedenen Motorgebern
- mit verschiedenen Nenndrehzahlen
- mit Doppel-Winkeleinbaudose oder Einkabellösung (hybrid) erhältlich
- mit oder ohne Wellendichtring
- mit oder ohne Haltebremse
- Wellenende mit Passfeder oder glattes Wellenende
