Последовательное развитие

Интерфейс Smart Display Link 4 (SDL4) представляет собой усовершенствованный вариант SDL3. Интерфейс SDL4 совместим со стандартом HDBaseT 2.0 и позволяет подключать несколько панелей к одному промышленному ПК.

К этим уже известным преимуществам SDL3 добавлена высочайшая скорость передачи данных для удовлетворения потребностей «Индустрии 4.0».

Receiver
Transmitter
Конвертер
SDL3/SDL4/PoE cables

Совместимость

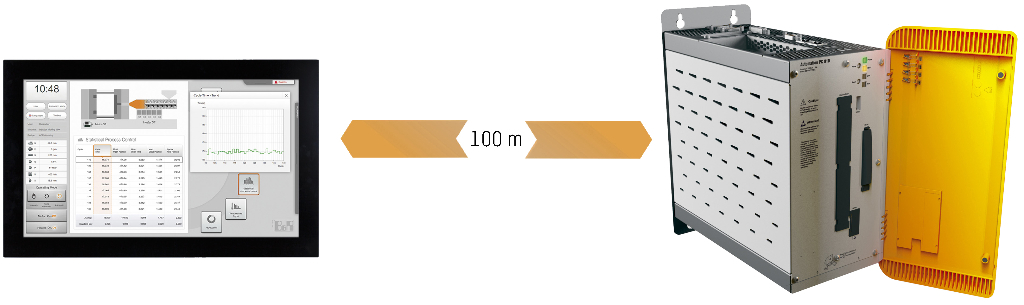

Остальные характеристики соответствуют SDL3: используются кабели CAT 6/7, а максимальное расстояние между ПК и панелью составляет 100 метров. И помимо содержимого экрана, SDL4 также обеспечивает передачу данных для управления сенсорным экраном, клавишами, светодиодами и USB-устройствами.

Новый стандарт подключения панели оператора

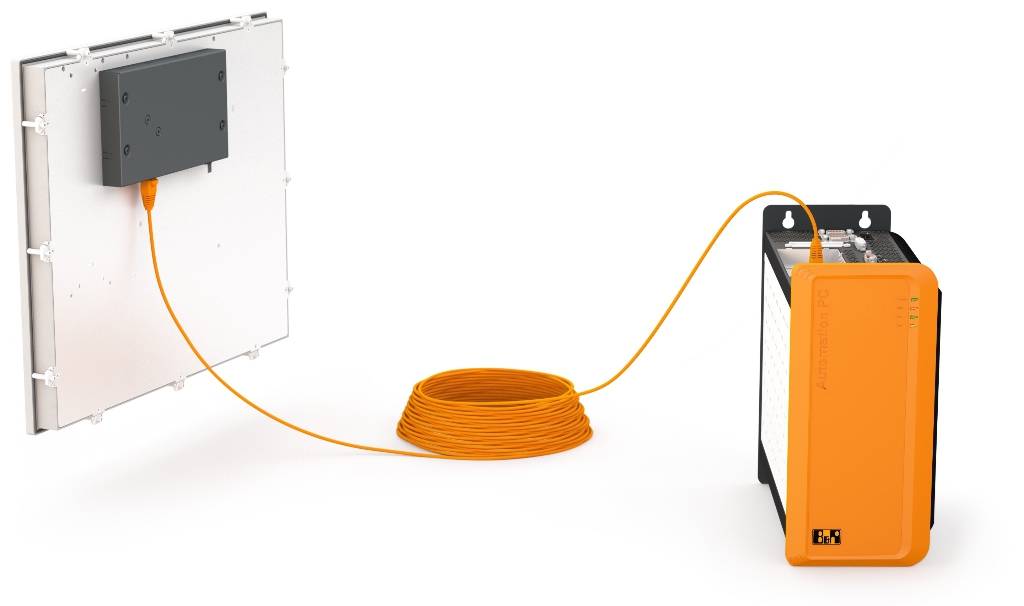

Благодаря HDBaseT 2.0 интерфейс SDL4 поддерживает передачу всех сигналов, необходимых для работы Automation Panel, в несжатом виде на большие расстояния. Модульная конструкция промышленных ПК и панелей оператора от B&R позволяет упростить модернизацию существующего оборудования с помощью SDL4.

Технология SDL4

  • SDL4 передает все каналы связи между ПК и панелью по стандартному Ethernet-кабелю.
  • До 100 м
  • Независимость от операционной системы и программного обеспечения
  • Упрощение разводки кабелей
  • Небольшой соединитель также удобен для тесных проходников
  • Нет необходимости в процессоре на панели
  • Нет нагрузки на систему ПК
  • Оптимальная графическая производительность
  • Долговременное наличие

Работа с несколькими панелями

Основное различие между интерфейсами SDL3 и SDL4 заключается в возможности подключения до трех устройств Automation Panel к устройству Automation PC с помощью разделителя SDL/SDL4. Если система ПК имеет дополнительный интерфейс дисплея (например, Automation PC 910 + Panel PC 3100), то можно также подключить дополнительную панель для отображения того же или другого контента.

Гибкое использование со всеми сериями продукции

Модульная конструкция устройств Automation Panel позволяет свободно использовать интерфейсы SDL и SDL4 для продуктов всех поколений. Поэтому интерфейс SDL4 может быть реализован как на существующих поворотных кронштейнах, так и на различных системах, разработанных по индивидуальному заказу.
