Système de contrôle et d'E/S modulaires

On trouve aujourd'hui de nombreux systèmes d'E/S modulaires. Avec le système X20, B&R définit de nouveaux standards. Ce système de contrôle est le fruit d'une expérience acquise dans le cadre d'applications à l'international ainsi que le résultat de nombreux échanges avec les clients. Conçu pour assurer une utilisation plus simple et plus sûre moyennant un coût attractif, ce système est la nouvelle solution universelle pour les tâches d'automatisation chez les constructeurs de machines.

Modules de bus
Borniers
Modules factices
CPU X20
CPU Compact-S
Modules système pour CPU Compact-S
CPU Compact
Modules système pour Compact CPU
CPU Fieldbus
Modules système pour CPU Fieldbus
Contrôleurs de bus
Modules systèmes pour contrôleurs de bus
Contrôleurs de bus extensibles
Modules système pour contrôleurs de bus extensibles
Communication avec module d'interface X20
Communication avec module électronique X20
Récepteurs et émetteurs de bus
Alimentations
Systèmes de hub X20
Modules système pour systèmes de hub X20
Systèmes redondants X20
Modules système pour systèmes redondants X20
Modules d'entrées digitales
Modules de sorties digitales
Modules d'entrées / sorties digitales
Modules d'entrées analogiques
Modules de sorties analogiques
Mesure de température
Contrôle de moteur
Autres fonctions
Fonctions compteur
Préparation et traitement des signaux digitaux
Modules Technology reACTION
Accessoires
Documentation

Compact CPU

Des applications standard aux applications haute performance

La nouvelle gamme de CPU X20 répond à un grand nombre de besoins. Elle peut être mise en œuvre n'importe où, qu'il s'agisse d'applications standard ou d'applications hautes performances. Elle sont capables de gérer efficacement des temps de cycle de 200 µs.

Chez B&R, le RS232, l'Ethernet et l'USB sont déjà des équipements standard. Il est donc possible d'obtenir des capacités réseau et de connecter des appareils USB sans coût supplémentaire. En outre, chaque CPU dispose d'une connexion POWERLINK pour la communication temps réel. Il est donc possible d'y connecter des axes. Même si les fonctionnalités standard des CPU permettent de gérer la majorité des applications, jusqu'à trois ports multifonctions peuvent être ajoutés pour enficher des interfaces supplémentaires.

La CPU X20 a été conçu pour un montage sur rail dans une armoire électrique. Jusqu'à 250 modules d'E/S X20 - 3000 voies - peuvent être connectées directement de cette manière. Ceci permet de bénéficier de performances maximales et des avantages du fond de panier décentralisé.

L'alimentation électrique intégrée à la CPU et les borniers pour l'alimentation des E/S fournissent la puissance nécessaire, tant pour le fond de panier que pour les capteurs/actionneurs connectés aux E/S, ce qui permet de s'affranchir de tout composant système additionnel. En connectant les E/S directement à une CPU X20, vous bénéficiez de tous les avantages du fond de panier décentralisé qui vous permet, par exemple, de placer des E/S n'importe où, avec un espacement de 100 m et un seul câble, ou encore d'ajouter des mosules avec protection IP67.

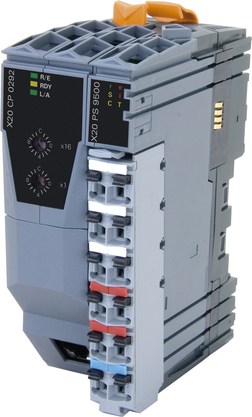

Extrêmement compacte, incroyablement puissante

Larges de 37,5 mm, les nouvelles CPU X20 compactes sont de taille extrêmement réduites mais incroyablement puissantes. Moins puissantes que les CPU à base PC, les Compact CPU disponibles se déclinent en plusieurs modèles et deux classes de performances.

Les Compact CPU sont idéales pour les situations dans lesquelles des temps de cycle de l'ordre de quelques millisecondes sont acceptables et où la valeur est le facteur décisif. Une gamme de modèles avec CAN et Ethernet permet de s'adapter de manière optimale à toutes les exigences. Résultat : des solutions d'automatisation extrêmement flexibles.

La conception et les dimensions des Compact CPU correspondent à celles du Système X20. Les modules d'E/S X20 sont directement connectés à la CPU. Ceci permet d'économiser de l'espace dans l'armoire électrique. Bien que compact, le système intègre aussi l'alimentation de la CPU, du bus X2X Link et du module d'E/S. Aucune autre module de puissance n'est nécessaire.

Toutes les CPU possèdent au moins deux choses en commun : les capacités multitâches et la programmation avec Automation Studio à l'aide de tous les langages CEI61131-3 adéquats et C.

Compact CPU avec connexion bus de terrain intégrée

Les architectures avec systèmes d'E/S décentralisés font partie des architectures standard dans les solutions d'automatisation pour machines et équipements. Normalement, des bus de terrain avec contrôleurs de bus sont alors utilisés. Les architectures de plus grande envergure ou les bus de terrain standard comme CANopen, PROFIBUS DP ou DeviceNet peuvent néanmoins causer des temps de réponse relativement longs.

Une entrée doit parvenir à la CPU via le contrôleur de bus avant de pouvoir être traitée. Les données de sortie doivent ensuite suivre le même chemin en sens inverse. C'est suffisant pour la plupart des fonctions d'E/S. Toutefois, ce temps de réponse est trop long pour certaines fonctions. La meilleure solution est alors de laisser le contrôleur de bus traiter les données. Les fonctions CPU qu'il est possible de réaliser moyennant un pré-traitement de ce type dans le contrôleur de bus programmable sont néanmoins limitées.

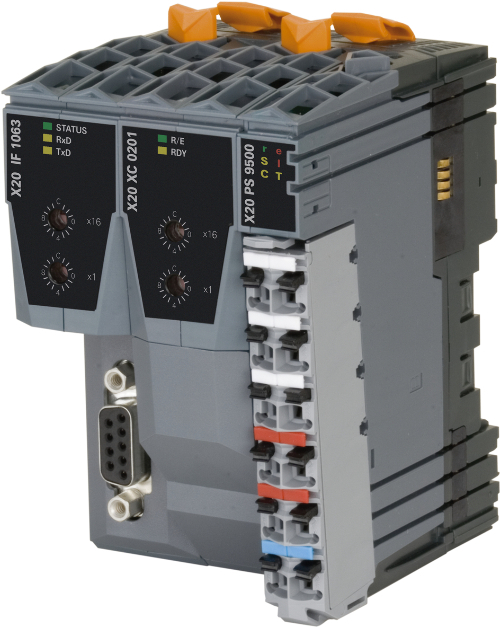

Les Fieldbus CPU avec connexions bus de terrain intégrées dépassent ces limites. Les Fieldbus CPU sont des variantes de Compact CPU. Outre les fonctionnalités inhérentes à toutes les Compact CPU, les Fieldbus CPU offrent également la possibilité de connecter des modules bus de terrain sur la partie gauche. La fonction d'une CPU à part entière est ainsi obtenue, avec en plus un module bus de terrain enfichable, ce qui ouvre beaucoup plus de possibilités qu'un simple pré-traitement des données. Ceci permet de disposer de réserves suffisantes pour le traitement d'applications relativement complexes. Les sous-stations intelligentes constituent un autre champ d'application des Fieldbus CPU. Ce type de configuration s'utilise si une partie de la machine doit continuer de fonctionner, même quand elle est séparée du contrôleur principal.

Associée à deux modules d'interface enfichables pour chaque connexion bus de terrain, la plateforme Compact CPU permet d'obtenir un contrôleur de bus de terrain très compact (62,5 mm et 87,5 mm), puissant et intelligent.
