8B0M0080HW00.000-1

Allgemeines

Steckplatzanzahl	8
Kühl- und Montageart	Wandmontage
Zulassungen
CE	Ja
UKCA	Ja
CRA (Cyberresilienz-Verordnung)	nicht zutreffend
UL	cULus E225616 Power Conversion Equipment

DC-Zwischenkreisanschluss

Spannung
nominal	750 VDC
Dauerleistung	200 kW
Reduktion der Dauerleistung abhängig von der Aufstellungshöhe
ab 500 m über NN (Meeresspiegel)	20 kW pro 1000 m
Querschnitt
DC+, DC-	72 mm²
PE	72 mm²

24 VDC Hilfsversorgung

Spannung	25 VDC ±1,6%
Dauerleistung	1500 W
max. Leistungsaufnahme je Steckplatz (P_{Lüfter8B0M...})	8,25 W
Reduktion der Dauerleistung abhängig von der Aufstellungshöhe
ab 500 m über NN (Meeresspiegel)	150 W pro 1000 m
Querschnitt
24 VDC, COM	21,3 mm²

Einsatzbedingungen

Zulässige Einbaulagen
vertikal hängend	Ja
horizontal liegend	Ja
horizontal stehend	Nein
Aufstellungshöhe über NN (Meeresspiegel)
nominal	0 bis 500 m
maximal	4000 m
Verschmutzungsgrad nach EN 61800-5-1	2 (nicht leitfähige Verschmutzung)
Überspannungskategorie nach EN 61800-5-1	III
Ebenheit der Montagefläche	Ebenheit 1 mm über die gesamte Montagefläche
Schutzart nach EN 60529	IP20

Umgebungsbedingungen

Temperatur
Betrieb
nominal	5 bis 40°C
maximal	55°C
Lagerung	-25 bis 55°C
Transport	-25 bis 70°C
Luftfeuchtigkeit
Betrieb	5 bis 85%
Lagerung	5 bis 95%
Transport	max. 95% bei 40°C

Mechanische Eigenschaften

Abmessungen
Breite	428 mm
Höhe	385 mm
Tiefe	13,5 mm
Gewicht	4,2 kg

Materialnummer:

8B0M0080HW00.000-1

Beschreibung:

Wegweisendes Leistungsverteilungssystem
Integrierte Verteilung der Leistungs- und Hilfsspannungsversorgung
Berührungssicher
Optionssteckplätze möglich

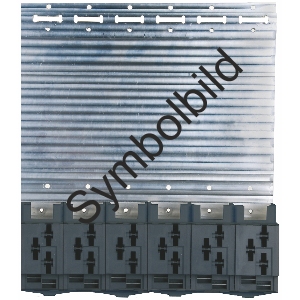

ACOPOSmulti Montageplatte mit Rückwand, 8 Steckplätze, HV, Wandmontage, 75 mm² und 22 mm², komplett

Optionales Zubehör

Lüftermodule

8BXF002.0000-00	ACOPOSmulti Lüftermodul, Ersatzlüfter für Montageplatte mit Rückwandmodul, Wandmontage (8B0MxxxxHWxx.xxx-x)
