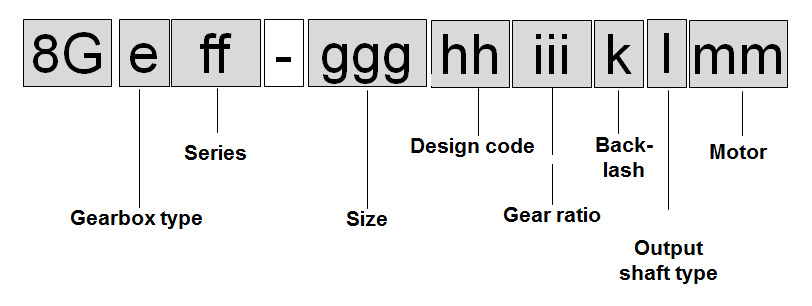

Тип редуктора (e)
P... Планетарный редуктор с выходным валом
F... Планетарные редукторы с выходным фланцем
A... Угловой планетарный редуктор
Серия (ff)
Эконом...30
Стандарт...40, 45, 50, 55
Премиум...60
Типоразмер (ggg)
Планетарный редуктор с выходным валом | |||
|---|---|---|---|
Серия редуктора | 1 ступень | 2 ступень | 3 ступень |
8GP30 | 040, 060, 080, 120 | 040, 060, 080, 120 | --- |
8GP40 | 040, 060, 080, 120 | 040, 060, 080, 120 | 040, 060, 080, 120 |
8GP45 | 067, 089, 121 | 067, 089, 121 | 067, 089, 121 |
8GP50 | 050, 070, 090, 120 | 050, 070, 090, 120 | --- |
8GP55 | 060, 080, 120 | 060, 080, 120 | --- |
8GP60 | 070, 090, 115, 142, 190 | 070, 090, 115, 142, 190 | --- |
Планетарный редуктор с выходным фланцем | |||
|---|---|---|---|
Серия редуктора | 1 ступень | 2 ступень | 3 ступень |
8GF40 | 064, 090, 110 | 064, 090, 110 | --- |
8GF60 | 064, 090, 110, 140 | 064, 090, 110, 140 | --- |
Угловой планетарный редуктор | |||
|---|---|---|---|
Серия редуктора | 1 ступень | 2 ступень | 3 ступень |
8GA40 | 040, 060, 080, 120 | 040, 060, 080, 120 | 040, 060, 080, 120 |
8GA45 | 089, 121 | 089, 121 | 089, 121 |
8GA50 | 050, 070, 090, 120 | 050, 070, 090, 120 | --- |
8GA60 | 070, 090, 115 | 070, 090, 115, 142 | --- |
Конструктивный код (hh)
- -... Стандартно
Передаточное число (iii)
Планетарный редуктор с выходным валом | |||
|---|---|---|---|
Серия редуктора | 1-ступенч. | 2-ступенч. | 3-ступенч. |
8GP30 | 005, 010 | 025 | --- |
8GP40 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | 060, 080, 120, 160, 200, 256, 320, 512 |
8GP45 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | 060, 080, 120, 160, 200, 256, 320, 512 |
8GP501) | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040,0502), 064, 100 | --- |
8GP55 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | --- |
8GP60 | 003, 004, 005, 008, 010 | 012, 015, 016, 020, 025, 032, 040, 064, 100 | --- |
| 1) | 8GP50-155 доступны только со следующими передаточными отношениями: 004, 005, 010, 016, 020, 025, 040, 050, 100 |
| 2) | Передаточное число 050 имеется только для 8GP50-155! |
Планетарные редукторы с выходным фланцем | |||
|---|---|---|---|
Серия редуктора | 1-ступенч. | 2-ступенч. | 3-ступенч. |
8GF40 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | --- |
8GF60 | 004, 005, 008, 010 | 016, 020, 025, 032, 040, 050, 064, 100 | --- |
Угловой планетарный редуктор | |||
|---|---|---|---|
Серия редуктора | 1-ступенч. | 2-ступенч. | 3-ступенч. |
8GA40 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | 060, 080, 120, 160, 200, 256, 320, 512 |
8GA45 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | 060, 080, 120, 160, 200, 256, 320, 512 |
8GA50 | 003, 004, 005, 008, 010 | 009, 012, 015, 016, 020, 025, 032, 040, 064, 100 | --- |
8GA60 | 004, 005, 008, 010 | 016, 020, 025, 032, 040, 064, 100 | --- |
8GA75 | 004, 005, 008, 010 | --- | --- |
Свободный ход (k)
S... Стандартно
R... Опциональный уменьшенный свободный ход
Опция "R", уменьшенный свободный ход, доступна только для серий8GP60и8GF60.
Форма вала привода (l)
0... Выходной вал с фланцем
1... Гладкий вал
2... Вал со шпоночным пазом (в соответствии с DIN 6885)
3... Шпоночный вал (согласно DIN 6885)
Гладкий выходной вал – стандартный для серий 8GP55, 8GP60 и 8GA60.
Для всех остальных серий редукторов с выходным валом стандартным является шпоночный паз.
Установка двигателя (mm)
1-й символ = серия двигателя | 2-й символ = типоразмер двигателя |
|---|---|
V= серводвигатели 8LV | 1, 2, 3 |
L= серводвигатели 8LSA и 8LSC | 2, 3, 4, 5, 6, 7, 8 |
M= серводвигатели 8LSA85 и 8LSA86 | 8 |
N= серводвигатели 8LSN | 4, 5 |
J= серводвигатели 8JS | 2, 3, 4, 5, 6, 7 |
P= шаговые двигатели 80MP | C = фланец 42 = Nema 17 D = фланец 56 = Nema 23 F = фланец 60 = Nema 23 H = фланец 86 = Nema 34 |
