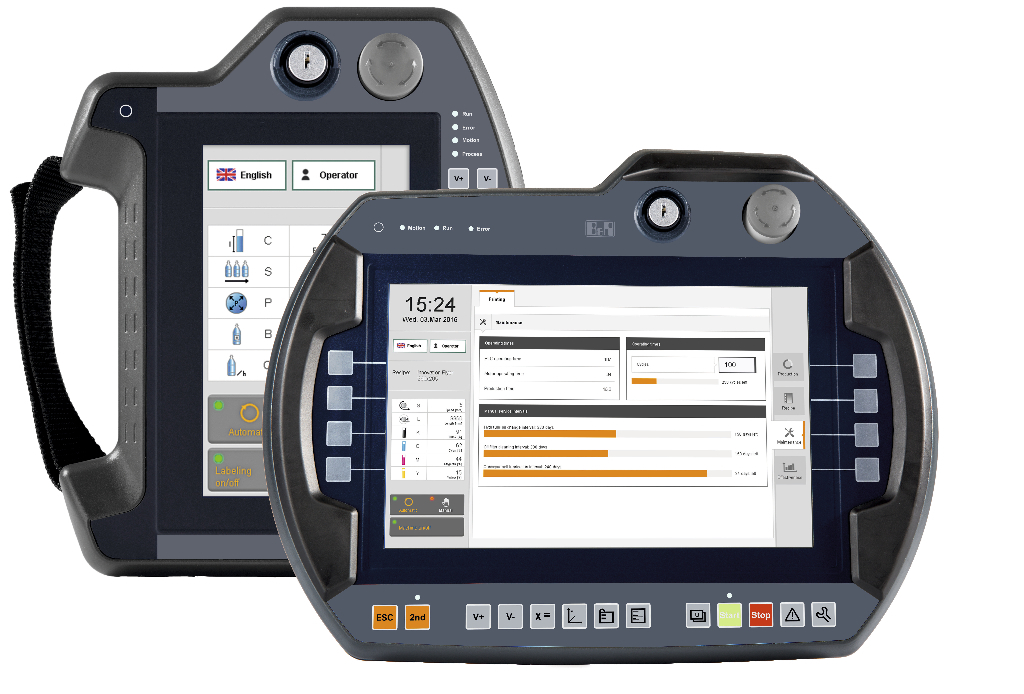

Painéis de operação portáteis Mobile Panel 7100 oferecem flexibilidade máxima para o usuário. A operação da máquina ocorre diretamente no centro da ação. Um amplo portfólio de produtos, composto por variantes de dispositivos variando até um dispositivo de 10,1 "com o desempenho de um PC industrial abrange todos os tipos de aplicações.

Design ergonômico

Os painéis do operador móvel são projetados para que eles sejam confortáveis ​​para segurar e não causam fadiga mesmo depois de trabalhar por longos períodos de tempo. Este benefício é desfrutado por operadores canhotos e destros igualmente. A construção de baixo peso também ajuda a garantir operação segura e monitoramento.

Operating units
Attachment cables
Control cabinet cables
Accessories
Operating systems

Design robusto para uso em ambientes industriais agressivos

As exigências colocadas em um sistema portátil como o painel móvel são naturalmente mais elevadas do que aquelas para um dispositivo montado. É por isso que o Mobile Panel 7100 tem um design particularmente robusto, com uma caixa dupla reforçada que pode absorver impactos extremamente duros. Elementos operacionais como o interruptor de chave e o botão de parada são embutidos na forma de caixa especial, que também ajuda a capaz de amortecer impactos duros. Quanto à proteção, os componentes eletrônicos são posicionados para absorver choques externos e solavancos tão eficazmente quanto possível, enquanto a caixa, os cabos e os conectores estão protegidos contra poeira e água pulverizada.

Funções de segurança integradas

Os painéis do operador móvel estão equipados com um interruptor de habilitação de 3 passos. Quando a máquina está sendo operada no modo de configuração, este botão deve ser mantido na posição central para que ações como movimentos possam ser acionadas. Se a chave de ativação for liberada ou pressionada completamente em situações críticas, a máquina entrará em um estado seguro. Todos os circuitos de segurança têm um design redundante.

  • Destaques
  • Displays de alta resolução
  • Operação touch-screen intuitiva
  • Construção robusta
  • Baixo peso
  • Layout ergonômico para operadores de mão direita ou esquerda
  • Modificações personalizadas para a sobreposição de painéis e elementos operacionais

Operação simples e intuitiva

A combinação de tela de toque integrada e teclas de funções fornece uma interface de usuário ideal. As funções usadas com freqüência podem ser atribuídas a teclas pré-programadas, enquanto as funções que variam com base no estado da máquina podem ser atribuídas aos botões de toque.

MP7140

MP7150

MP7151

Display

display 7" TFT

display 10.1" TFT

display 10.1" TFT

Resolução

WSVGA (600 x 1024)

WXGA (1280 x 800)

WXGA (1280 x 800)

Painéis 4:3

Analógico resistivo

Analógico resistivo

Analógico resistivo

Processador

ARM Cortex A9

Único núcleo de 1,0 GHz

ARM Cortex A9

Único núcleo de 1,0 GHz

Intel Atom E3815

Único núcleo de 1,46 GHz

Memória

Memória flash de 4 GB

Memória flash de 4 GB

Memória flash de 32 GB

DRAM

1 GB DDR3

1 GB DDR3

4 GB DDR3

Interfaces

Ethernet 10/100

19" SXGA

Ethernet 10/100

19" SXGA

Ethernet 10/100

19" SXGA

Elementos de comutação

Chave seletora

Botão Parar, cinza

Ativar o interruptor

Chave seletora

Botão Parar, cinza

Ativar o interruptor

Chave seletora

Botão Parar, cinza

Ativar o interruptor

Teclas/LEDs

20 chaves de membrana

5 LED indicadores de estado

21 chaves de membrana

5 LED indicadores de estado

21 chaves de membrana

5 LED indicadores de estado

Software

mapp View (Linux)

mapp View (Linux)

WES7

Proteção

IP65

IP65

IP65

Peso

960 g (sem cabo)

1850 g (sem cabo)

1850 g (sem cabo)
