Bihler hat den Bogen raus

Der Stanzbiegemaschinenhersteller Bihler hat ein innovatives Servo-Produktionssystem für die Massenherstellung von Hairpins entwickelt. Die Anlage bietet automatische Variantenwechsel bei kurzen Taktzeiten und produziert die Kupferbiegeteile damit besonders effizient. Bei der Automatisierungs- und Antriebstechnik setzt Bihler fast ausschließlich auf Lösungen von B&R.

Um Bauteile für die Elektromobilität vollautomatisiert, flexibel und materialeffizient zu fertigen, setzen viele Automobilhersteller und Zulieferer auf Lösungen der Otto Bihler Maschinenfabrik. Insbesondere bei der Herstellung sogenannter Hairpins kann Bihler auf mehr als 40 Jahre Erfahrung zurückgreifen. Die haarnadelförmigen Spulensegmente werden in großen Stückzahlen in die Statoren von Elektromotoren eingebaut. Sie ermöglichen kompaktere Antriebsstränge mit höherer Leistungsdichte in Elektrofahrzeugen.

Für die Serienfertigung von Hairpins bei einem namhaften Automobilzulieferer hat Bihler das Servo-Produktionssystem BM-HP 3000 entwickelt. Nicht weniger als acht Maschinen werden dort verschiedene Hairpin-Varianten mit hoher Effizienz fertigen. In der Anlage sind alle Prozessschritte modular aufgebaut und in Fließfertigung aufeinander abgestimmt, so dass hohe Taktzahlen erreicht werden können. „Das reicht von der Zuführung des Kupferlackdrahtes bis zur sortenreinen Bereitstellung der fertigen Hairpins“, erklärt Martin Lehman, Key Account Manager E-Mobility bei Bihler.

Bei modernen Elektromotoren wird der Stator nicht mehr konventionell gewickelt, sondern mit Hilfe von Hairpins realisiert, die erst gesteckt und dann verschweißt werden. Der rechteckige Drahtquerschnitt der Hairpins ermöglicht höhere Leistungsdichten.

Dreifache Taktleistung trotz Umstellung on-the-fly

„Die BM-HP 3000 ermöglicht eine Ausbringung von 60 bis 120 Hairpins pro Minute, je nach Drahtquerschnitt und Schenkellänge. Das ist die dreifache Taktleistung gegenüber sequenziellen Systemen.“ Zur hohen Produktivität der Anlage tragen auch die schnellen Variantenwechsel bei. Die Umstellung von Kopfgeometrie und Schenkellänge von einer Variante auf die andere ist on-the-fly möglich. Das heißt, die Maschine stellt sich vollautomatisch auf das neue Produkt ein, ohne die Maschinentaktung zu verändern. Über die zentrale Steuerung VariControl werden lediglich die neuen Daten aufgerufen.

Einen wichtigen Beitrag zur hohen Flexibilität und zum hohen Durchsatz der BM-HP 3000 leistet die eingesetzte Technik von B&R. Richard Wagner, Leiter Steuerungstechnik der Otto Bihler Maschinenfabrik GmbH & Co. KG, nennt ein Beispiel: „Auf den Servoantrieben von B&R lassen sich derzeit bis zu 14 elektronische Kurvenscheiben hinterlegen, zwischen denen wir programmgesteuert und rückwirkungsfrei wechseln können. So können die beteiligten NC-Achsen ohne Nachladen von Kurvenscheiben im laufenden Betrieb an wechselnde Hairpin-Formate und unterschiedliche Draht- und Lackmaterialien angepasst werden.“

Die neue Hairpin-Produktionsmaschine BM-HP 3000 verbindet bewährte Prozesse mit höchster Flexibilität, Anpassungsfähigkeit und Produktivität.

Die Möglichkeit, Kurvenscheiben auf dem Servoantrieb zu speichern, entlastet gleichzeitig den Kommunikationsbus im laufenden Maschinenbetrieb. „Das ist ein entscheidender Faktor, der bei der Gesamtbewertung einer Automatisierungslösung nicht unterschätzt werden darf“, ergänzt Wagner. „Ein Kommunikationsbus kann eine sehr geringe Zykluszeit haben und trotzdem am Ende zu höheren Zykluszeiten führen. Es kommt vielmehr darauf an, wie effizient wir ein Übertragungsmedium nutzen können. Und hier erreichen wir mit POWERLINK durch die Möglichkeit, Kurvenscheiben auf den Servoantrieben abzulegen, attraktive Zykluszeiten.

60 bis 120 Hairpins pro Minute

Die erste Maschine der Serie BM-HP 3000 bei dem Automobilzulieferer ist mit insgesamt 70 Servoantrieben von B&R ausgestattet. Sie produziert 80 Hairpins in sechs verschiedenen Varianten pro Minute. Ausgelegt ist das Maschinenkonzept derzeit für bis zu zehn unterschiedliche Hairpin-Varianten.

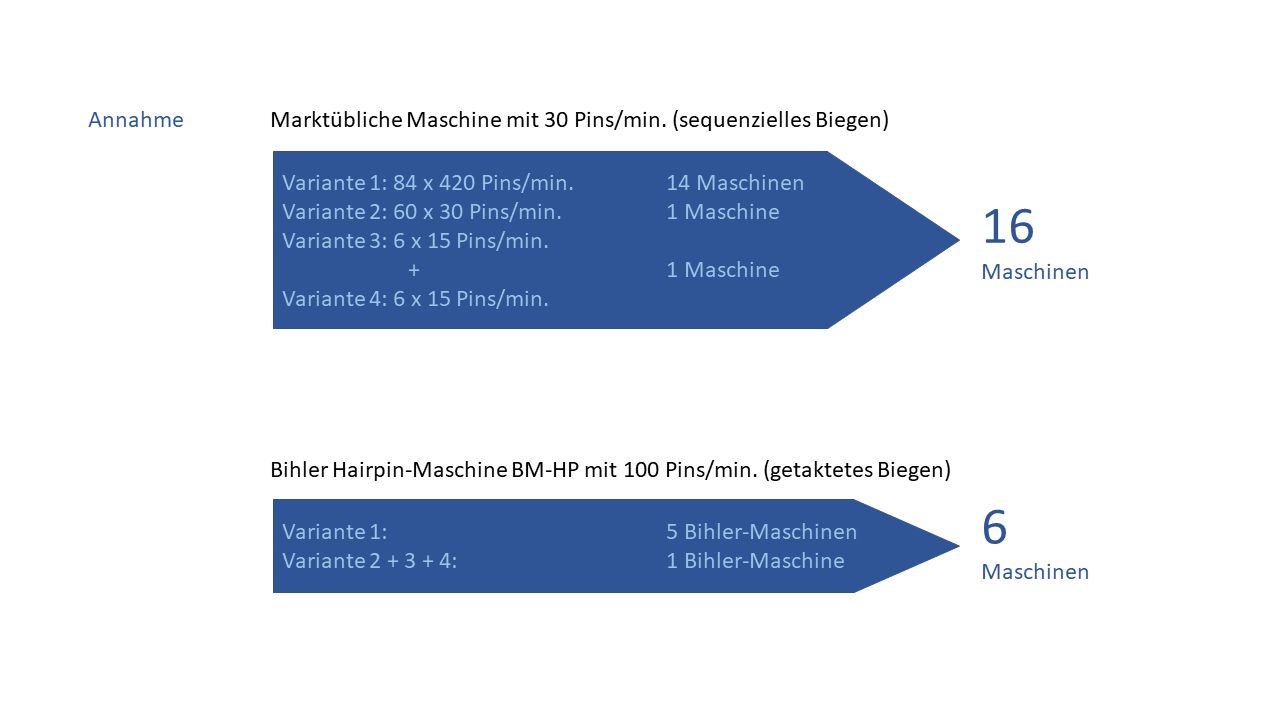

Dass dieser hohe Ausstoß erreicht wird, hängt auch mit den eingesetzten Prozessen zusammen: So bremst kein sequenzieller Ablauf mit Freiformen der Hairpins die gesamte Maschine aus. Auch das in vier Einzelschritten aufgeteilte mechanische Abisolieren ist durch die Parallelisierung deutlich schneller als das in vielen konventionellen Hairpin-Produktionsanlagen häufig genutzte Abisolieren mittels Laser. Im Ergebnis erreicht die BM-HP 3000 einen etwa dreimal höheren Ausstoß als die genannten konventionellen Anlagen.

Darüber hinaus kann der Anwender aus einem umfangreichen Programm unterschiedlicher Servo-Prozessmodule für Fertigungs-, Montage- und Bearbeitungsaufgaben wählen. Damit lässt sich die Maschine auch nach Auslieferung und erster Inbetriebnahme an spätere individuelle Anforderungen anpassen.

Für einen Stator werden in der Regel verschiedene Hairpin-Varianten benötigt. Die BM-HP 3000 kann im laufenden Betrieb stoßfrei und ohne Bedienereingriff zwischen den verschiedenen Varianten umschalten und diese dann sortenrein bereitstellen.

Anpassungsfähig und skalierbar

Bihler hat auf Basis von B&R Automation Runtime die Maschinensteuerung VariControl in der Programmiersprache C++ entwickelt und konnte deshalb die Software konsequent modularisieren. Dies ermöglicht es, Applikationen einfach und schnell direkt zu programmieren oder zu parametrieren. „Dass dafür kein separates Programmiergerät erforderlich ist, war für uns schon zu Beginn der partnerschaftlichen Zusammenarbeit einer der Hauptgründe, warum wir uns für B&R entschieden haben“, erinnert sich Wagner.

Hier kommt ein weiterer Aspekt ins Spiel, der die B&R-Technologie für Maschinenbauer wie Bihler so attraktiv macht: Bei jedem Neustart der Maschine scannt das System das Maschinennetzwerk und erkennt neu angeschlossene B&R-Geräte, die dann direkt über die Steuerung eingebunden werden können.

„Die Möglichkeiten der B&R-Technologie eröffnen uns und unseren Anwendern zahlreiche und immer neue Möglichkeiten, eine Maschine zu gestalten oder zu erweitern“, betont Wagner. „Beispiel Servoantriebe: Hier deckt das B&R-Programm das komplette Spektrum von 1,8 A bis 200 A ab. Das Portfolio wird ständig in alle Richtungen erweitert, so dass wir die Zahl der benötigten Lieferanten im Laufe der Zeit immer weiter reduzieren konnten.“

So baute der Maschinenbauer die Automatisierungslösung der BM-HP Serie fast ausschließlich mit Produkten aus der B&R-Welt auf. Angefangen bei der Sicherheitstechnik über die Kommunikationstechnik inklusive dezentraler I/O-Module bis hin zu Industrie-PCs als Hardwareplattform für die Steuerungs- und Visualisierungsapplikationen sowie Panels für die Bedienerschnittstelle.

Die getaktete Hairpin-Produktionsmaschine BM-HP 3000 erreicht durch schnellere Bearbeitungsprozesse und leistungsfähige Automatisierungstechnik deutlich kürzere Taktzeiten als bisher eingesetzte konventionelle Maschinenlösungen.

Unter dem Strich erhalten OEMs und Zulieferer eine Maschinenlösung, mit der sie dank erprobter Prozesse, Skalierbarkeit sowie der hohen Flexibilität Hairpins in großen Stückzahlen besonders effizient, wirtschaftlich und zugleich zuverlässig produzieren können.

Autor: Dipl.-Ing. Franz Rossmann, Technikjournalist aus Gauting bei München



Richard Wagner

Leiter Steuerungstechnik der Otto Bihler Maschinenfabrik GmbH & Co. KG


Auf den Servoantrieben von B&R lassen sich derzeit bis zu 14 elektronische Kurvenscheiben hinterlegen, zwischen denen wir programmgesteuert und rückwirkungsfrei wechseln können. So können die beteiligten NC-Achsen ohne Nachladen von Kurvenscheiben im laufenden Betrieb an wechselnde Hairpin-Formate und unterschiedliche Draht- und Lackmaterialien angepasst werden.
